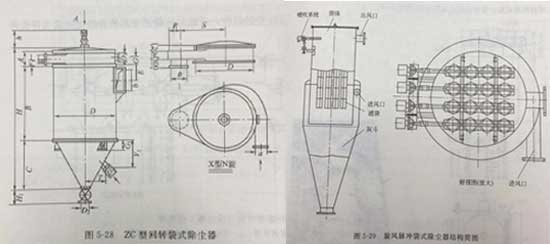

　　旋風除塵器結構簡單、占地麵積小、投資低、操作維護方便、壓力損失適中、動力消耗不大，可用各大種材料製造，能用於高溫、高壓及有腐蝕性氣體，並可直接回收趕幹顆粒物等優點。旋風吸塵器一般用來捕集5~15μm以上的顆粒物，吸塵器效率可達80%，其主要缺點是對捕集<5μm顆粒的效率不高。把旋風吸塵器與袋式吸塵器組合成一體，在反吹風袋式吸塵器早有應用，如ZC型回轉袋式吸塵器，見圖5-28。把旋風吸塵器與脈衝吸塵器組合則是組合的另一形式。

　　木工旋風脈衝袋式除塵器是旋風分離和袋過濾雙重作用的組合式固氣分離裝置。它根據木材加工與人造板等企業中各類碎料的特性，綜合兩類分離性能的優點，科學的集離心分離和機械過濾為一體，屬當今O領先的除塵設備。
1、除塵器技術特點：
    1.能處理高濃度的混合氣流。
    2.與常規的二級除塵係統相比，具有結構合理、占地麵積小、減少係統的總阻力、能耗低、投資少
    3.O的清灰方式和經濟的清灰參數，充分體現了除塵器的O和節能的優化設計
    4.視粉塵的特性而特選的濾袋。
    5.除塵器內無運轉部件，維護方便。

2、除塵器構造
　　旋風脈衝袋式除塵器是在普通圓筒形脈衝袋式除塵器筒體的下段設置了一定長度的外筒體，使內、外筒體段構成一個相對獨立、密封的腔體，並在外筒體上設置切向進風口。旋風脈衝袋式除塵器結構如圖5-29所示。
3、工作原理
　　進入除塵器的含塵氣體在內外筒體間產生旋轉，氣流由直線運動變為圓周運動，沿錐體向下運動，形成外旋氣流。含塵氣體在旋轉過程中產生離心力，將氣體中的粉塵塵粒甩向氣壁；塵粒一旦與氣壁接觸，便失去慢性力而在向下的重力作用下沿壁麵下落，進入排灰口。外旋氣流在錐體部分又形成向上的內旋氣流，呈螺旋形向上運動，由出風口排出，其作用相當於普通旋風除塵器。內筒體底部為袋式除塵器進風口，旋轉的進口氣流，有利於均（jun1）勻進氣；內筒體的阻擋作用，避免了高速氣流直接對濾袋的衝擊破壞，延長濾袋使用壽命。旋風脈衝袋式除塵器的清灰過程屬在線清灰，從濾袋清吸下來的粉塵與旋風分離的粉塵一起落入灰鬥。
4、CFMC型旋風袋式除塵器　　CFMC型旋風袋式旋風除塵器入口在除塵器上段，其好處是可以使濾袋清吸的粉塵直接落入灰鬥，避免與旋風上升氣流混合。所以適合用於食品、飲料和木材加工等淨化場合。
　　該木工除塵器規格性能如下：① 濾袋長度3m、4m、5m、三種規格；② 過濾麵積66~304m2；③ 處理風量5000~50000 m3/h；④O高運行溫度130℃；⑤O負壓5Kpa；
