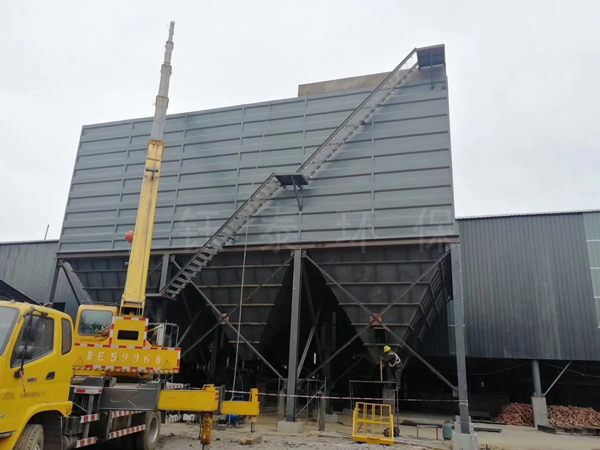

20T燃煤鍋爐除塵器

鍋爐脈衝布袋除塵器產品說明：

　　GMC係列鍋爐脈衝布袋除塵器是一種處理風量大、過濾風速高、清灰效果好、運行可靠的單元組合式除塵設備。廣泛應用於電力、治金、建材、化工等行業的鍋爐、爐窯、垃圾焚燒的煙氣除塵及物料回收。

鍋爐脈衝布袋除塵器工作原理：

　　該係列除塵器設有旁路煙道，當鍋爐（或焚燒爐）啟動時，開啟旁路煙道，以防止點火投油燃燒不好，油粘在濾袋上，遇明火將濾袋燒毀。當鍋爐發生事故排煙溫度超過濾袋允許溫度時，開啟旁路。

鍋爐脈衝布袋除塵器結構特點：

　　GMC係統鍋爐脈衝袋式除塵器由箱體組裝、濾袋總成、導流裝置，脈訓噴吹係統、出灰係統、控製係統、離線保護係統等組成。

　　1、箱體部分由上箱體（淨風室）、中箱體（過濾室）、下箱體（灰鬥）、煙氣分配器、花板、平台、扶梯、支腳、進風口、出灰口、保溫、彩色麵板等組成。

　　2、濾袋總成：濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，並能有效延長濾袋的使用壽命。濾袋規格為：Ф130×2450mm、Ф130×6000mm、Ф160×6000mm三種，采用聚苯硫醚針剌氈（進口PPS/PPS504CS17、防水防油處理）。

　　3、導流裝置：采用O上先進的進風方式，設計獨特的煙氣分配裝置，不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體衝刷濾袋，進一步提高除塵效率，提高濾袋的使用壽命。

　　4、脈衝噴吹係統：反衝聯箱、電磁脈衝閥、承壓接頭、噴嘴管、支架等組成。GMC-20以下規格為整箱清灰，其餘規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈衝反吹清灰一次，定時啟動一次電磁閥，將脈衝反吹壓縮空氣噴入濾袋內進行清灰。

　　5、出灰係統：由電振動器（空氣炮）、電加熱器、灰位指示器組成。電振動器（空氣炮）確保灰塵具有好的流動性。

　　6、控製係統：主要由脈衝噴吹控製儀、GMC電腦控製櫃、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。

　　7、離線保護係統：主要由旁路閥、緊急噴水係統、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈衝控製儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部複燃時噴水處理，以免燒壞濾袋。在淨氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由於大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使係統阻力增高，影響正常運行。係統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而有效地保護濾袋。

20T燃煤鍋爐除塵器優點

　　檢修換袋可在不停係統風機，係統正常運行條件下分室進行，濾袋采用彈性漲圈，密封性能好，牢固可靠。濾袋籠架采用多邊形，減少了袋與籠架的磨擦，延長了袋的壽命，又便於卸袋。

　　采用上部抽袋方式，換袋時抽出籠架後，髒袋投入箱體下部灰鬥，由人孔處取出，改善了換袋的操作條件。

　　箱體采用氣密性設計，密封性好，檢查門用優質的密封材料，製作過程中以煤油檢漏，漏風率很低。

　　分室行噴脈衝布袋除塵器進、出風道布置緊湊，氣流阻力小。

　　整台設備由PLC控製，實現自動清灰、卸灰、自動溫度控製及超溫報警。
