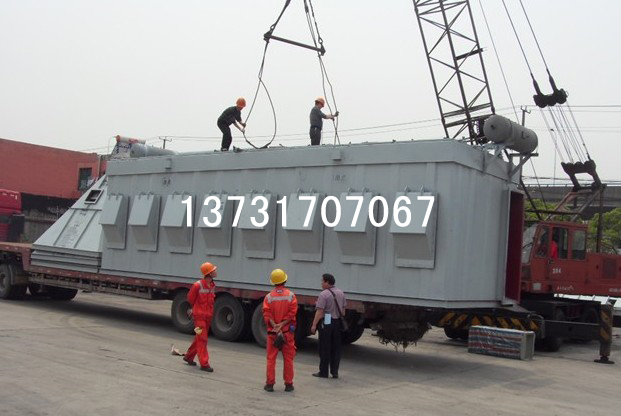

PPC96-6氣箱脈衝除塵器控製櫃說明書

發布日期：2017-12-10 14:33

氣箱脈衝布袋除塵器使用說明書及安裝手冊
一、工作原理
　　氣箱脈衝除塵器本體分隔成數個箱區，每箱有32、64、96、128等條袋子。並在每箱側邊出口管道上有一個氣缸帶動的提升閥。當除塵器過濾含塵氣體一定時間後（或阻力達到預先設定值），清灰控製器就發出信號。第一個箱室的提升閥就開始關閉以切斷過濾氣流。然後這個箱的脈衝閥開啟，以大於5kg/cm2的壓縮空氣衝入淨氣室，清除濾袋上的粉塵。當這個動作完成後（大約6~15秒時間），提升閥重新打開，使這個箱室重新進行過濾工作，並逐一按上述要求以至全部清灰完畢。氣箱式脈衝布袋除塵器，是采用分箱式清灰的，清灰時，逐箱隔離、輪換進行。各除塵室的脈衝噴吹寬度和清灰周期，由清灰程序控製器自動連續進行，從而保證了壓縮空氣清灰的效果。整個箱體設計利用了進口和出口總管結構，灰鬥可延伸到進口總管下。使進入的含塵煙氣直接進入已擴大的灰鬥內達到預收塵的效果，且能去掉易出現堵塞的水平直管。所以氣箱脈衝布袋除塵器不僅能處理一般濃度的含塵氣體，且能處理達1300g/m3的高濃度含塵氣體。
　　該除塵器，由於采用整箱大脈衝閥2寸半（英寸）反吹噴射清灰，換袋時，打開頂部蓋子，直接抽出濾袋即可，維護簡單方便

二、構造
　　本設備時外濾式布袋除塵器，其本體為全鋼結構，它由上部箱體、袋室、排灰裝置及脈衝噴吹控製係統組成：
　　1.上部箱體：即淨氣室，包括換袋檢修門。根據規格不同，箱體內分若幹個室，相互之間用鋼板隔開，互不透氣。每個室均設有一個提升閥，以切斷過濾煙氣，實行離線清灰。
　　2.袋室：即過濾室，包括花板、濾袋組件、含塵氣體進出口。煤磨型還包括防爆門。
　　3.排灰裝置：包括排灰閥、灰鬥。
　　4.脈衝噴吹清灰控製係統：包括脈衝閥、電磁閥、氣缸組件及空氣管路。
三、設備安裝
　　1.安裝前必須仔細閱讀說明書及所提供的技術資料，嚴格按要求進行安裝、檢驗和驗收。
　　2.設備各法蘭連接密封處，均加密封墊，並均勻擰緊螺栓、箱體、袋室灰鬥、管路所有焊縫不得有焊渣、氣孔等影響密封性的缺陷。各檢修門連接處嚴禁漏風。整個除塵器設備係統要保證其密封性，漏風率小於3.5％。
　　3.除塵器箱體、氣路及噴吹係統安裝前應事先清除焊渣、焊瘤等雜物。
　　4.所有外購件須在檢驗合格後方可安裝，各機械傳動部件須動作靈活。
　　5.濾袋應O後安裝。在搬運和安裝過程中要特別小心，防止除塵濾袋與硬物或尖角物相碰，嚴禁踩袋、重壓，以防濾袋破裂影響除塵效果。安裝濾袋的方法是：先將濾袋由箱體花瓣空中放入袋室，然後將袋口上部的彈簧漲圈捏成凹型，放入花板中。再使彈簧漲圈複原，並緊壓在花板孔周圍。安裝袋籠時應嚴格檢查，必須保證各袋籠無毛刺、無變形方可安裝。袋籠從袋口輕輕地垂直插入，直到袋籠上部的護蓋確定壓緊在花板上為止。而且O每裝一個濾袋就裝一個袋籠，以防踩壞濾袋。煤磨型除塵器的袋籠裝好之後，還應安裝壓板，使防靜電濾袋、袋籠及花板三者緊密接觸。
四、調試
（一）、調試前裝備工作
　　1、清除除塵器箱體、排灰閥內的雜物，檢查各傳動零部件是否靈活並注入相應的潤滑油。
　　2、將電磁閥從進氣口至排氣口按順序編號、並與PLC控製儀相應接頭連接。
　　3、檢查電器控製係統是否正確，電器元件是否可靠。
　　4、特別注意檢查氣缸、電磁閥安裝是否正確。
　　5、檢查氣源供氣情況，並用壓縮空氣清掃壓氣管路係統。
（二）、試車
全部檢查完後方可按如下程序調試試車：
　　1.接通壓縮空氣，檢查壓縮空氣各管道接頭、氣源三聯件、氣缸、脈衝閥等氣動元件安裝是否密封；檢查並調整提升閥，使閥板密封，然後操控電控裝置的開關，並向電磁閥輸入動作信號，檢查各氣動元件是否正常。
　　2.啟動排灰裝置，檢查是否合乎動作要求。
　　3.空載下，啟動引風機，緩緩打開引風機調節閥，使其達到工藝通風要求，並觀察設備運行情況，並逐室檢查脈衝清灰效果。
　　4.除塵器開始帶塵運行時，先不要開啟清灰裝置，應使灰塵慢慢積累在濾袋表麵上，運行一段時間後，再開動清灰裝置，以利於濾袋外表麵建立原始過濾粉塵層，然後進行反複試驗，以確定設備運行在O佳狀態時所需的清灰周期（定阻式不必設定清灰周期），然後將此控製程序固定在微機內。
五、維護、檢修
　　（1）設備運行中，應設專人進行管理，並做好運行記錄。
　　（2）管理人員應熟悉除塵器的原理、性能、使用條件，並掌握運行參數的調整和設備維修方法。
　　（3）減速機、清灰裝置等機械運動部件應按規定注油和換油，發現有不正常現象應及時排除。
　　（4）儲氣罐、氣源三聯件中的濾氣器應每班排汙一次，油汙器應檢查存油情況，及時加油。
　　（5）電磁脈衝閥如發生故障，應及時排除，如內部有雜物、水分等異物，應進行清理，膜片損壞應及時更換。
　　（6）定時檢查氣缸及各法蘭情況，如發現漏氣，應及時跟換密封圈。
　　（7）換袋檢修門上的密封條如有損壞和老化，應及時更換。
　　（8）定期測定工藝參數，如煙氣量、溫度、濃度等，發現異常，應查找原因並及時處理。
　　（9）定期檢查氣路係統、排灰係統工作情況，發現異常應及時排除。
　　（10）開機時，應先接通壓縮空氣至儲氣罐，接通控製電源，啟動排灰裝置，如果係統中還有其他設備，應按工藝要求聯鎖控製。
　　（11）停機時，在工藝係統停止之後，應保持除塵器和引風機繼續工作一段時間（20-30分鍾），以除去設備內的潮氣和粉塵。同時在除塵器停止工作時，必須反複對除塵器進行清灰、卸灰操作（可用手動清灰）將濾袋上的粉塵除掉，以防止受潮氣影響而糊袋子。
　　（12）停機時，不必切斷壓縮氣源，尤其在風機工作時，必須向提升閥氣缸提供壓縮空氣，以保證提升閥處於正常開啟狀態。
　　（13）除塵器在正常工作時，排灰卸灰裝置不能停止工作。
2、可能發生的故障及排除辦法
（1）運行阻力大
　　原因可能是：①結露糊袋子；②脈衝閥不工作；③脈衝閥工作時提升閥未關閉或關閉不嚴；④壓縮空氣壓力太低；⑤一個或多個提升閥處關閉狀態。
　　排除方法：①堵塞漏風，提高煙氣溫度加強通風；②清理或更換；③檢查提升閥和清灰控製器；④檢查氣路係統及空氣壓縮機。
（2）運行阻力小
　　原因可能是：①工藝係統不工作；②濾袋破損；③測壓裝置失靈。
　　排除方法：①恢複工作；②此時可見排放濃度增加，應跟換或修補濾袋；③跟換或修理測壓裝置。
（3）脈衝閥不工作
　　原因是：①電源斷電或清灰控製器失靈；②脈衝閥內有雜物；③電磁閥繞線燒壞；④壓縮空氣壓力太低；⑤膜片破損。
（4）提升閥不工作
　　原因及排除方法同脈衝閥。
（5）濾袋的修理和更換
　　一般情況下，濾袋在使用年限內是逐漸磨損的，引起磨損的主要原因是粉塵的磨蝕，高溫引起的濾袋變質和化學物質的腐蝕。
　　除塵器不能使用破損的濾袋進行工作，否則會加速除塵器的報廢。當個別濾袋發生小麵積破損時，可用舊的濾袋或同樣材料的新濾布將破洞補上使用。
　　當有較多濾袋破損時，應進行全部更換（當濾料長期工作後，濾料層內積聚的微粉塵使其透氣性降低，而影響係統風量時，雖未破損，也應進行全部更換），更換濾袋O在除塵器停止工作時進行。此時應將清灰控製器關閉，打開頂部的換袋檢修門，便可拆卸濾袋。安裝新濾袋前，應將花板孔上的粉塵清理幹淨，安裝濾袋，濾籠的方法見第三節“設備安裝”。
　　如更換濾袋時，除塵器不能停止工作，則應將各個室分別進行離線控製，然後分室進行更換濾袋，被隔離的室，應使提升閥處於關閉狀態，同時脈衝閥不工作（為保險起見，可將脈衝閥電源切斷）。在拆裝濾袋時因袋口有小量負壓，應特別小心不要使袋子掉入灰鬥。
