布袋除塵器在複合肥生產工藝中的成功應用，通過多項技術創新打破行業應用壁壘開創布袋除塵器在複合肥烘幹機、冷卻機尾氣除塵中應用先河
眾所周知，複合肥生產線烘幹機、冷卻機尾氣水分含量較高，粉塵濃度大，再加之複合肥粉塵容易吸潮水解等眾多因素，多年來始終是布袋除塵器在複合肥行業不能廣泛推廣和應手的主要技術壁壘，摒棄布袋除塵器僅僅用來治理生產環境的傳統理念，我公司設計開發的HFDMC型複合肥專用布袋除塵器可以取代原有複合肥生產線烘幹機、冷卻機尾氣采用旋風+沉降室的落後工藝，通過多項技術創新，能夠保證布袋除塵器在高濕含塵氣體工況下長期穩定的運行。
一、前言：
在整個蒸汽造粒複合肥生產工藝流程中，烘幹機尾氣、冷卻機尾氣、振動篩或滾筒篩、破碎機等設備會產生大量粉塵，影響生產環境，如果不對這些粉塵進行有效的回收，一方麵汙染環境甚至影響正常的生產。更重要的是浪費了很多寶貴的原料。采用旋風+沉降室方式處理粉塵，除塵效率較低，O多可達到60-70%，而且除塵室要經常清理，浪費人力物力，且回收的粉塵因生產不同含量的產品而出現成份差異，不能直接用於回料。而采用布袋除塵器處理，除塵效率高達99%，且排放濃度完全達到或超過O標準，因粉塵是即時回收，不存在成份差異，可以通過皮帶機直接輸送至回料皮帶，進行二次造粒或將粉塵收集起來作為生產衝施肥的優質原料，節約了大量人工清理除塵室粉塵的成本，增加了經濟效益。
二、複合肥生產線布袋除塵器係統的設計原則；
結合實際工況條件下的高濕含塵氣體，粉塵容易吸潮等情況，通過技術創新及關鍵技術處理方案。保證布袋除塵器在高濕含塵煙氣工況條件下長期可靠穩定的運行，避免粉塵水解糊袋。有效防止粉塵粘結造成輸灰、卸灰係統故障及管道積灰嚴重情況的發生，同時可實現在不停車的情況下對除塵器進行檢修、配件更換作業，減少不必要的停車率。
三、布袋除塵係統方案實施後的各項技術指標：
1.粉塵捕集率：＞98% （車間內無飛塵，生產環境得到極大改善。）
2.粉塵排放濃度≤30mg/Nm3 （完全符合或超過O排放標準）
3.能耗指標：約增加10%能耗 （布袋除塵器風機要求風壓高，電機功率稍大）
4.粉塵回收量：8-10噸/天 （可直接回料造粒或用做生產衝施肥的原料）
5.節省清理費用：6-8萬/年 （沉降室15天清理一次，每次清理約4000元）
6.生產線停車率：減少60% （不清理沉降室，不停機檢修可大降低停車率）
7.年生產能力：提高10-15% （綜合各方麵因素可有效提高生產線產能）
四、布袋除塵係統的整體設計思路：
（以金正大複合肥有限公司20萬噸複合肥生產線為例）
1、工藝流程：複合肥原科在造粒機內通過蒸氣團聚成粒後，濕物料在皮帶運輸機上冷卻硬化後，再進入l#烘幹機幹燥脫水。烘幹後的物料進入一級冷卻滾筒進行自然冷卻，然後由提升機提升至二樓進行篩分，篩分後的大顆粒經破碎後與篩下細料一道返回造粒機再造粒。合格的顆粒再進入二級冷卻滾筒進行冷卻，然後再由提升機提升至二樓進行篩分，篩分後的合格顆粒經防潮、防結塊的包膜處理後經風冷進入成品皮帶計量包裝。
2、布袋除塵係統設計：結合該生產線實際工況條件和同級生產線的烘幹機、冷卻機尾氣實測數據，考慮到整條生產係統中要保證烘幹機、冷卻滾筒的排風量需求，盡量減少通風管道給係統帶來的分風不均的問題，采用烘幹機尾氣采用兩級過濾的布袋除塵器(1#除塵器)來處理，1#冷卻滾筒和2#冷卻滾筒合並用一台布袋除塵器(2#除塵器)來處理，二樓平板振動篩、破碎機及各皮帶機轉運塵點的含塵氣體集中到一起用一台布袋除塵器（3#除塵器）來處理。布袋除塵係統均具有加溫、保溫和摻混熱風功能，從而保證高濕含塵氣體不低於露點溫度，避免粉塵吸潮糊袋。
五、布袋除塵係統的關鍵技術處理：
1)烘幹機高溫含塵尾氣布袋除塵器係統特點：

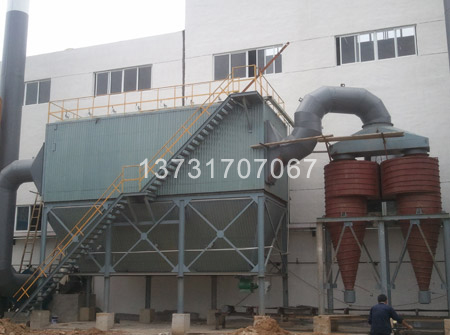

1、由於複合肥係統中烘幹機尾氣為高濕含塵氣體，且粉塵濃度高，因此在除塵係統中，采用雙管加熱型旋風除塵器進行一級除塵，大顆粒粉塵在離心力的作用下可以除掉60-70%左右的粉塵，然後再進入布袋除塵器進行精細過濾。
2、在進入旋風除塵器前的主煙氣管道上增設混風閥，混風閥管道連接在熱風爐高溫氣體主管上，用於在煙氣量度低於露點溫度時開啟摻混熱風，給煙氣加溫，此裝置隻在特定工況條件下使用。
2)布袋除塵器的保溫及加熱功能：
為避免除塵器外界環境溫度降低及長時間停車時布袋除塵器內溫度降低。殘留在除塵器濾袋表麵及灰鬥壁上的粉塵吸潮水解，在除塵器灰鬥及箱體的四壁增設蒸氣加熱盤管，用以提高除塵器內部的溫度，避免粉塵粘結糊袋，除塵器及進風管道用10cm岩棉做保溫處理。
3)布袋除塵器濾料及加工工藝的選擇：
根據我公司以往的設計經驗在選擇滌綸針刺氈濾料的同時要對濾料做PTFE微孔覆膜處理，這是目前O的濾料後處理技術，覆膜後大部分粉塵被截留在濾袋膜層表麵，不容易粘結堵塞濾袋，同時具有易清灰、拒水防油、耐酸堿腐蝕的功能。（注：PTFE——化學名稱：聚四氟乙烯，是迄今為止O耐腐蝕的“纖維之王”，耐濕性≤30%同時具有非常優異的化學穩定性，能耐酸堿、抗氧化、具有極高的耐氣候性。）
除塵布袋采用先進的超聲波熱熔濾袋製作工藝，能夠解決傳統三針六線縫製濾袋受縫紉線材質及工藝限製，在有酸堿腐蝕環境中長進間使用不耐用開線的弊端。采用該工藝可提高濾袋的使用壽命。
4)防堵塞輸灰、卸灰係統的設計：
複合肥粉塵非常容易吸潮、粘結，常規螺旋輸送機在使用時會把粉塵擠壓粘結在螺旋壁上形成非常致密的灰層，而且越積越厚，螺旋葉片磨損嚴重，電機負荷大。因此我公司對螺旋輸送機進行了多方麵的技術改進，以適應複合肥粉塵的順暢輸送。
新型防堵塞易清理輸灰、卸灰係統：
1、將螺旋輸灰機整合在灰鬥內部，由於灰鬥是密閉的，且灰鬥外表麵有蒸氣盤管加熱裝置，因此殘留在灰鬥底部的粉塵不易吸潮形成板結。
2、灰鬥下部采用法蘭連接，一旦灰鬥內粉塵板結磨損螺旋葉片時，可以很方便的拆開灰鬥底蓋進行清理。卸灰閥也采用了帶檢查門的設計，可以方便的清埋V型料槽內粘結的粉塵。
5)離線清灰及不停機檢修技術的設計：
離線清灰技術：是把除塵器分為若幹個獨立的室，在每個單元倉室出風口設置氣動離線閥，要清灰時通過PLC自動控製關閉當前倉室的離線閥，使整個清灰過程不受上升氣流的幹擾，加速粉塵降落，減少粉塵二次吸附，使除塵器清灰更徹底。
不停機檢修技術：是離線清灰技術的功能延伸，需要不停機檢修時通過手動控製氣動離線閥和進風口調風蝶閥，使單個倉室處於離線無負壓狀態，而其它室正常工作，這樣就可以不停機檢修或更換配件了。
6)管道及灰鬥的防積灰設計：
我公司在同行業中率先使用了先進的電磁氣動落灰器，通過在主管道上每間隔5-6米設置一個電磁氣動敲擊錘，工作時可通過專用控製係統，由遠及近依次啟動敲擊錘，將粘結在管道上的積灰震落，在高負壓、高風速（管道風速18-20米/秒）的作用下可將震落的粉塵抽走，這樣就可有效解決粉體物料生產過程中的粘壁、掛料、堵塞、架橋等情況且對料倉無損傷和變形。
灰鬥壁上的粉塵粘結問題也可以通過該電磁氣動落粉裝置一同解決。
六、綜述
袋式除塵器具有運行可靠、PLC程序自動控製、操作簡單、節省人工費用、運行成本低等特點。隨著袋式除塵器新技術、新材料的推廣和應用，袋式除塵器在複合肥行業的應用不僅僅局限於治理生產環境的作用，而是逐漸成為複合肥生產線中尾氣處理、粉塵回收再利用、環境治理多重作用的關鍵設備。
