發布日期：2017-06-28 18:43
大型除塵係統的安裝極多數是由製造廠完成製造工作後，然後拆為幾部分（箱體、灰鬥、其它零件）裝車運輸到用戶工程現場，然後由工作人員進行組裝、調試、運行，其過程有專業工程人員進行指導可以須利完成；有些小型單機除塵器在製造廠調試、運行正常後，運到用戶現場開機即可使用，但清灰係統往往需要使用到脈衝控製儀等電器部分，為了使用戶自己可以正常安裝電器部分，我公司隨設備提供詳細完整的電路接線說明。

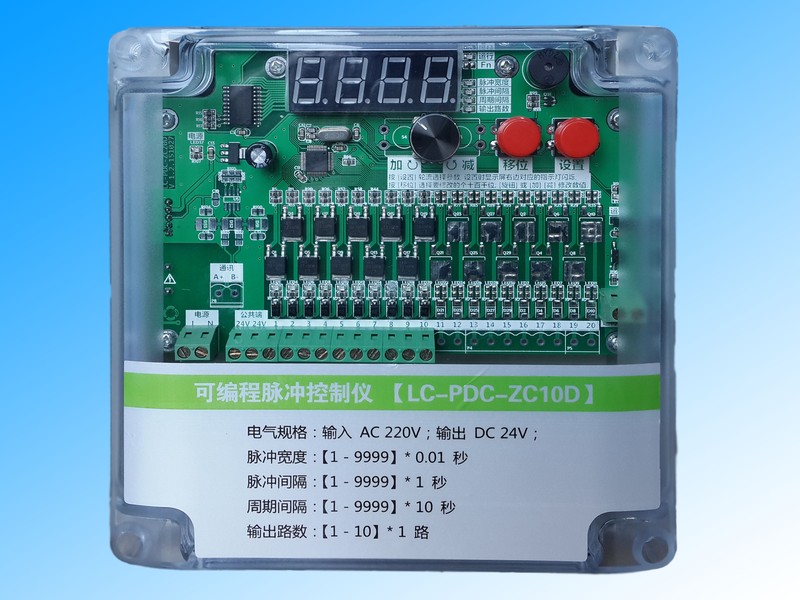

現簡單將脈衝控製儀的接線方法及使用注意事項進行簡單說明，詳細資料請致電技術部：13731707067
一、脈衝控製儀安裝說明：
本公司使用統一DMF電磁脈衝閥與DMK脈衝控製儀，安裝方法簡單、易懂。把電磁脈衝閥和脈衝控製儀用1平方線連接起來，電磁脈衝閥上有三個接頭，一個是火線（紅色），一個是公用線（綠色），另一個是地線（雙色），把全部電磁閥上的火線與控製櫃上的火線按順序連接起來，把全部電磁閥上的公用線用一個線連接在一起，然後與控製櫃上的公用線連接起來，地線接牢，檢查安裝無誤，此脈衝控製儀接線完成準備運行。
二、脈衝控製儀使用和維護
使用前首先接好電磁閥，詳細核對接線是否正確，然後開啟電源。如果電磁閥已編好號，看是否從“0”開始輸出。根據觀察調到理想的脈衝間隔和寬度後即告完畢。
MOS數字集成塊一旦接入電路工作非常穩定。數碼管有短時間的提前燃亮和重碼，一般是可控矽靈敏度過高所致。應降低推動管3DG的β值，或在可控矽控製極及對地並聯一隻300Ω—2KΩ之間的電阻。如果出現常亮首先檢查可控矽是否擊穿或漏電。出現丟字一般情況是單穩電路有故障，主要是三極管β值低。電路翻轉時出現幹擾信號影響計數。
三、脈衝控製儀的注意事項
①脈衝控製器輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花幹擾會影響整個電路的正常工作，嚴重時脈衝控製儀可能燒毀。必須引起注意。
②單機輸出公共線隻能提供單機使用，多機使用輸出部分應單機單接，切不可相互連接。
③20門、14門控製儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其餘20門以內的控製儀輸出公共線，一般排O後，導線顏色也不同，安裝時請注意。
④保險管燒更換時不能大於0.75A，0.5AO，嚴禁用油導線或其他導電物代替電源輸入端。火線和零線都應接入0.5A、0.75A的保險絲，以確保脈衝控製儀安全使用。
⑤控製儀啟動電磁閥，電磁閥及連接導線不應出現短路，漏電現象，所以要經常檢查。對地電阻要大於2兆歐。
