發布日期：2017-07-05 07:18
袋（dài）式除塵器應用領域（yù）O常見的幾（jǐ）種濾袋腐（fǔ）蝕（shí）問題
腐蝕是布（bù）袋除塵器除塵濾袋損壞的O常見的原（yuán）因之一，由於煙氣中（zhōng）含有（yǒu）多種腐蝕性物（wù）質，且在高溫環境下腐蝕作用更（gèng）大，從而會造（zào）成濾袋損壞。產（chǎn）生腐蝕的主要原（yuán）因有水解、氧化、酸、堿腐蝕。其中（zhōng）主要以水解、氧化原因造成損壞較多（duō），而酸腐蝕較少（shǎo），堿腐蝕則更少。
（1）酸、堿腐蝕（shí）
腐蝕的主要原因是煙氣中含有酸、堿性成分，隨著這些化（huà）學（xué）物質氣體的濃度變化（huà）而改變露點，如果除塵（chén）器在露點以下開機或停機時，廢氣中的SO2遇水形（xíng）成H2SO4，就會造成（chéng）濾袋纖維發（fā）生硬化、變形從而失去強度而損壞。

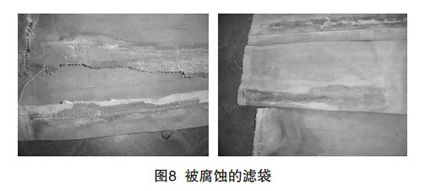

腐蝕損壞（huài）的（de）痕跡多為放射狀（zhuàng），並在濾袋表麵（miàn）形成大麵積變色，造成濾袋變硬、變脆並出現少量不規則（zé）圓周洞，但與火星燒（shāo）穿濾袋產生（shēng）的（de）不規則圓周洞不同，是（shì）可用肉眼分辨出來（lái）的。圖8為（wéi）河南某氧化鎂廠（chǎng）氯化工段的煙氣中的HCl含量非常高，PTFE濾袋平均使用壽命不（bú）到3個月，就被腐蝕得千瘡百（bǎi）孔無法繼續使用。所以，如果在此條件下進行（háng）脈衝清洗（xǐ）濾袋（dài），將會（huì）加速濾袋的損壞。
除了酸、堿腐蝕外，有（yǒu）機溶劑等對除塵布袋的腐蝕也（yě）是不容忽視的，如垃（lā）圾焚燒尾氣中某些微含量物質對濾（lǜ）袋的損害，目前還無法對其作出（chū）合理的解釋，因為這些物質的含量實（shí）在是太低了，低（dī）到甚至無法檢測到，但它們是實實在在地存在於尾氣中，造成的危害是極大的。如溴蒸氣（Br2）雖（suī）然其含量極微，但對濾袋造成的損害是致命的。
（2）水解
纖維水解（jiě）是水分子進入到纖維中並與高分子發生化學反應，使其分子鏈斷裂生成（chéng）新的小分子物質的過程。由於分子量變小，纖維抗拉（lā）強度減（jiǎn）弱而（ér）損壞。以縮聚型聚（jù）合體生產的合成（chéng）纖維是不耐水解的（de）。如（rú）常用（yòng）的聚酯類、諾梅克斯等濾料（liào）是很容（róng）易發生水解的。
隻有在高溫、濕度、化學品這三個因素共（gòng）同（tóng）作用下，才能（néng）激活分子，發生水解現象。煙氣中水分子含量和（hé）溫度越高，濾袋水解越嚴重。不同的濾料（liào）其水解溫度也不相同。其（qí）中P84是目前所用濾袋中抗水解性較差的一種。

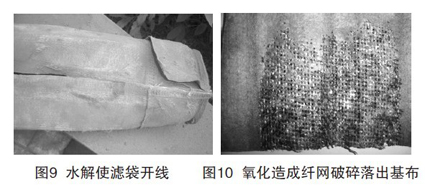

水解痕跡為顏色混濁，濾（lǜ）袋（dài）強度嚴重下降，易破損。縫紉線發生水（shuǐ）解後，濾（lǜ）袋從縫紉線處開裂，使濾袋不再是筒狀。濾袋縫紉線斷裂（liè）如（rú）圖9。
（3）氧化（huà）
纖維氧化是纖維（wéi）中分子失去（或離解）電子（zǐ）的過程，如PPS纖維，在高溫（wēn）（150℃）條件下氧分（fèn）子攻擊分子中的“S”，並與之結合。造成PPS纖維（wéi）變色、變硬（yìng）、變（biàn）脆，強度降低而破（pò）損，嚴（yán）重時纖網會破碎而脫離（lí）基布（如圖10）。氧（yǎng）化是濾袋（dài）損（sǔn）壞的又一主要因素。抗氧化性能較差的濾料主要有：聚丙烯（xī）、聚苯硫醚（PPS）等。
